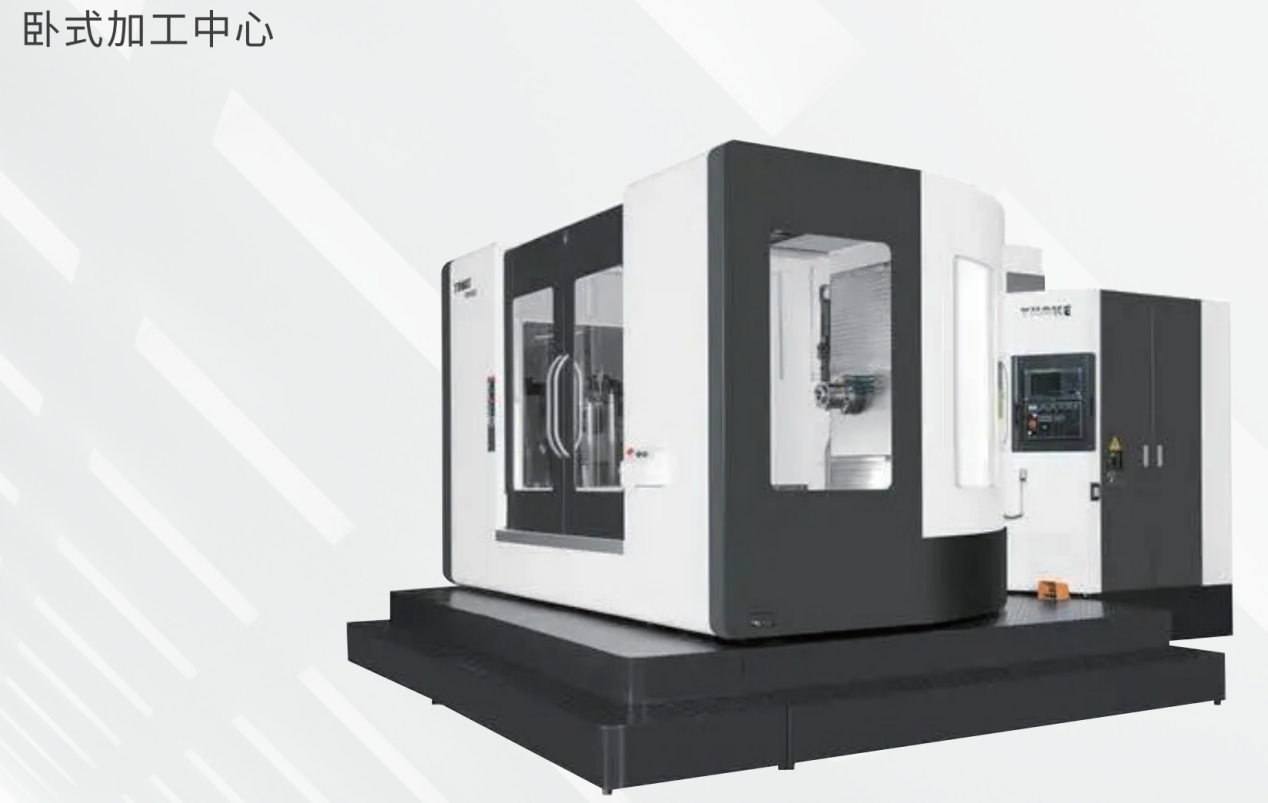

臥式加工中心

產品優勢：

機床采用工作臺、立柱水平移動,主軸箱正掛移動的布局,機床主運動為主軸的回轉移動,三個直線運動坐標為工作臺橫向移動(X坐標軸),立柱縱向移動(Z坐標軸),主軸箱垂直移動(Y坐標軸),三個坐標軸均可機動進給及快速移動,機床布局合理,精度穩定,安裝、操作及維護較為方便。

機床主要由主運動機構、三個直線運動坐標進給機構、底座、工作臺、立柱、主軸箱、主軸打刀機構、潤滑系統等組成。立柱導軌面采用雙層壁,內部筋板布局經過多次有限元分析,不僅提高了立柱的整體剛性,更加強了前壁立柱導軌和底部滑塊面的局部剛性。底座采用優質鑄鐵HT300.截面采用多道壁,寬截面的高剛度結構,其抗彎、抗拐剛度高,導軌與底座之間采用雙重過渡壁的結構,提高了導軌與底座連接的剛度。
